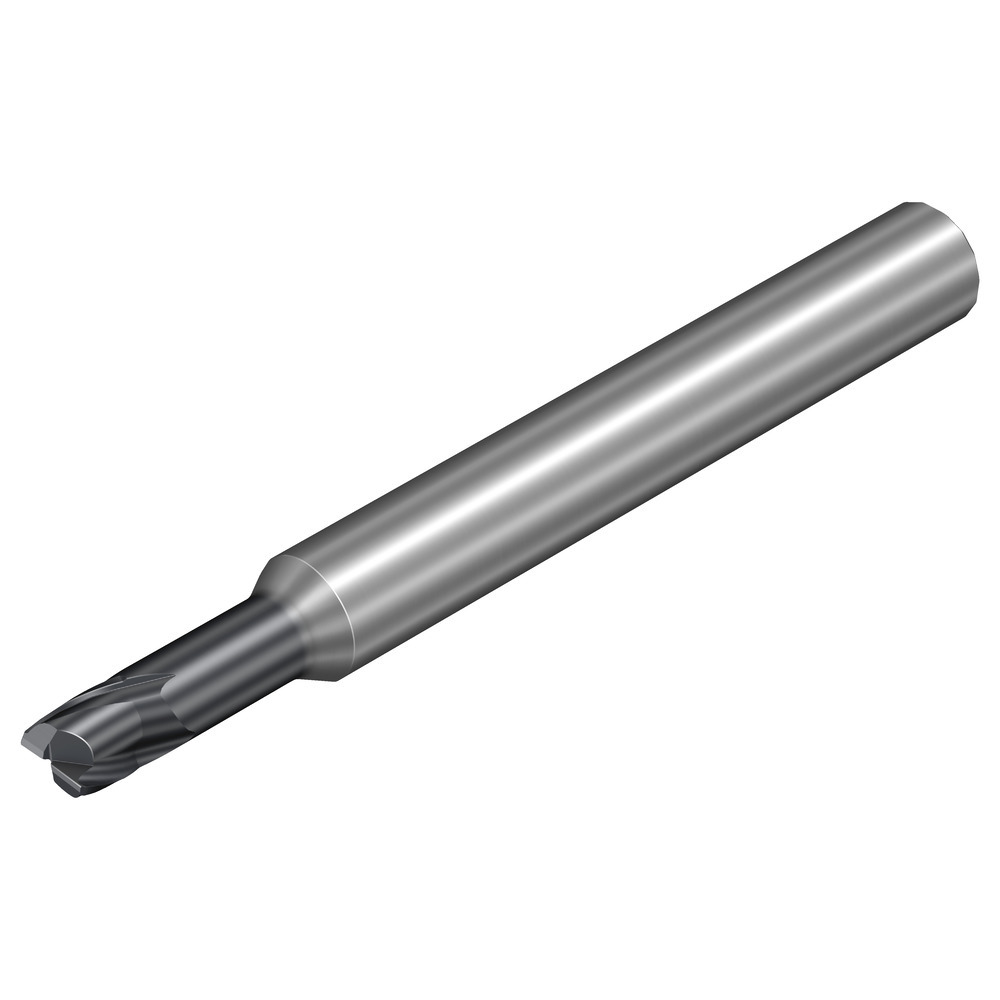

Täyskovametallinen CoroMill® Dura ‑varsijyrsin yleiseen koneistukseen
Tekniset tiedot:
• Lastuamishalkaisija (DC): 5 mm
• Lastuamishalkaisijan alatoleranssi(DCTOLL): −0,038 mm
• Lastuamishalkaisijan ylätoleranssi(DCTOLU): −0,02 mm
• Asetuskulma (KAPR): 90°
• Lastuamishalkaisijan toleranssiluokka(TCDC): e8
• Lastuamishalkaisija tasokosketuksessa(DCF): 4,74 mm
• Nirkon viiste(KCH): 45°
• Nirkon viisteen leveys(CHW): 0,13 mm
• Maks. lastuamissyvyys (APMX): 5 mm
• Maks. lastuamissyvyys(APMXFFW): 5 mm
• Maks. lastuamissyvyys(APMXPFW): 5 mm
• Poraava(CCC): Kyllä
• Käyttökelpoinen pituus (LU): 5 mm
• Tehollisten särmien määrä kehällä(ZEFP): 2
• Maks. sisäänmenokulma (RMPX): 20°
• Koneen puoleinen kiinnitys (ADINTMS): Cylindrical shank (DIN6535-HA) -metric: 6
• Kiinnityshalkaisijan toleranssi(TCDCON): h6
• Laatu (GRADE): 1730
• Perusaine(SUBSTRATE): HW
• Perusvakioryhmä(BSG): COROMANT
• Nesteen syöttötapa (CNSC): 0: without coolant
• Kiinnityshalkaisija(DCONMS): 6 mm
• Toiminnallinen pituus(LF): 54 mm
• Rungon halkaisija(BD): 5 mm
• Rungon pituus(LB1): 14 mm
• Rungon pituus(LB2): 14,87 mm
• Rungon kartiokulma(BHTA1): 30°
• Rungon kartiokulma(BHTA2): 30°
• Lastu-uran nousukulma(FHA): 28°
• Radiaalinen rintakulma(GAMF): 10°
• Aksiaalinen rintakulma(GAMP): 5°
• Maks. uudelleenhiontoja(NORGMX): 0
• Pyörimisnopeus. Maks(RPMX): 80 000 1/min
• Nimikkeen paino(WT): 0,025 kg
